Minggu, 30 Desember 2012

FOTO COPY WARNA BARU INEO+


mesin fotokopi digital warna ineo+


Multifungsi Berwarna Sistem
Apapun kebutuhan bisnis Anda - warna atau hitam & putih atau cetakan salinan, scan, fax atau e-mail -
INEO+  adalah solusi all-in-one dengan kebutuhan Anda untuk  mencetak, menyalin, scan dan faks dengan kecepatan terbaik di kelasnya, kualitas dan kehandalan yang Anda inginkan.

untuk menemukan produk yang paling cocok untuk kebutuhan Anda hubungi 082141937999

 INEO +25

INEO +25 Copier
  • 24 Halaman Per Menit Colour & Mono
  • Sampai Salin Pindai A4 Print & Fax
  • Dokumen Feeder
  • Duplex Satuan
  • 1 x 250 Lembar Kaset
  • Fax Fasilitas
  • Standar USB dan Percetakan Jaringan
  • 25-400% Pengurangan & Pembesaran
  • 60-210 gsm Kertas Berat
  • Memindai ke E-mail, FTP, USB
  • Hard Disk 40GB opsional Keras
  • 128 MB Sistem Memori

 INEO +35

  • 30 Halaman Per Menit Colour & Mono
  • Sampai Salin Pindai A4 Print & Fax
  • Duplex Document Feeder
  • Duplex Satuan
  • 1 x 250 Lembar Kaset
  • Fax Fasilitas
  • Standar USB dan Percetakan Jaringan
  • 25-400% Pengurangan & Pembesaran
  • 60-210 gsm Kertas Berat
  • Memindai ke E-mail, FTP, USB, HDD
  • 120 GB Hard Drive Disk
  • 1,5 GB Sistem Memori

 INEO 224

  • 22 Halaman Per Menit Colour & Mono
  • Sampai SRA3 Pindai Cetak Copy
  • Duplex Document Feeder
  • Duplex Satuan
  • 2 x 500 Lembar Kaset
  • Opsional Fax Fasilitas
  • Standar USB dan Percetakan Jaringan
  • 25-400% Pengurangan & Pembesaran
  • 52-300 gsm Kertas Berat
  • Memindai ke E-mail, FTP, USB, HDD
  • 250GB Hard Disk Drive
  • 2GB Sistem Memori

 INEO 284


  • 28 Halaman Per Menit Colour & Mono
  • Sampai SRA3 Pindai Cetak Copy
  • Duplex Document Feeder
  • Duplex Satuan
  • 2 x 500 Lembar Kaset
  • Opsional Fax Fasilitas
  • Standar USB dan Percetakan Jaringan
  • 25-400% Pengurangan & Pembesaran
  • 52-300 gsm Kertas Berat
  • Memindai ke E-mail, FTP, USB, HDD
  • 250GB Hard Disk Drive
  • 2GB Sistem Memori INEO 364

INEO 364


  • 36 Halaman Per Menit Colour & Mono
  • Sampai SRA3 Pindai Cetak Copy
  • Duplex Document Feeder
  • Duplex Satuan
  • 2 x 500 Lembar Kaset
  • Opsional Fax Fasilitas
  • Standar USB dan Percetakan Jaringan
  • 25-400% Pengurangan & Pembesaran
  • 52-300 gsm Kertas Berat
  • Memindai ke E-mail, FTP, USB, HDD
  • 250GB Hard Disk Drive
  • 2GB Sistem Memori

 INEO 454

  • 45 Halaman Per Menit Colour & Mono
  • Sampai SRA3 Pindai Cetak Copy
  • Duplex Document Feeder
  • Duplex Satuan
  • 2 x 500 1 x 1000 x 1500 1 Kaset
  • Opsional Fax Fasilitas
  • Standar USB dan Percetakan Jaringan
  • 25-400% Pengurangan & Pembesaran
  • 52-300 gsm Kertas Berat
  • Memindai ke E-mail, FTP, USB, HDD
  • 250GB Hard Disk Drive
  • 2GB Sistem Memori

 INEO 554


  • 55 Halaman Per Warna Min & Mono
  • Sampai SRA3 Pindai Cetak Copy
  • Duplex Document Feeder
  • Duplex Satuan
  • 2 x 500 1 x 1000 x 1500 1 Kaset
  • Opsional Fax Fasilitas
  • Standar USB dan Percetakan Jaringan
  • 25-400% Pengurangan & Pembesaran
  • 52-300 gsm Kertas Berat
  • Memindai ke E-mail, FTP, USB, HDD
  • 250GB Hard Disk Drive
  • 2GB Sistem Memori
  • harga : call

 INEO 654

  • 60/65 Halaman Per Warna Min & Mono
  • Sampai SRA3 Pindai Cetak Copy
  • Duplex Document Feeder
  • Duplex Satuan
  • 2 x 500 1 x 1000 x 1500 1 Kaset
  • Opsional Fax Fasilitas
  • Standar USB dan Percetakan Jaringan
  • 25-400% Pengurangan & Pembesaran
  • 52-300 gsm Kertas Berat
  • Memindai ke E-mail, FTP, USB, HDD
  • 250GB Hard Disk Drive
  • 2GB Sistem Memori
  • harga : call

 INEO 754

  • 60/75 Halaman Per Warna Min & Mono
  • Sampai SRA3 Pindai Cetak Copy
  • Duplex Document Feeder
  • Duplex Satuan
  • 2 x 500 1 x 1000 x 1500 1 Kaset
  • Opsional Fax Fasilitas
  • Standar USB dan Percetakan Jaringan
  • 25-400% Pengurangan & Pembesaran
  • 52-300 gsm Kertas Berat
  • Memindai ke E-mail, FTP, USB, HDD
  • 250GB Hard Disk Drive
  • 2GB Sistem Memori
  • harga : call

Kamis, 20 Desember 2012

FOTO COPY DIGITAL INEO 213/163 BARU COPY/PRINT/SCAN/FAX


Kecil dalam ukuran, besar dalam fitur MENGEMBANGKAN INEO 163/213

. Penelitian telah menunjukkan bahwa usaha kecil mencari sistem yang handal, ekonomis dan mudah digunakan yang memberikan output berkualitas tinggi dan didukung oleh layanan dan dukungan diandalkan.Sebagai ruang sering pada premi di kantor kecil atau rumah, sistem harus kompak dan multifungsi (print , copy, fax dan scan). The INEO baru ini meluncurkan 163/213 dari mengembangkan memenuhi semua kebutuhan ini. Ini cetakan dan salinan pada 16 atau 21 ppm A4 (kecepatan ideal untuk kantor sehari-hari applica-tions) serta menawarkan pemindaian yang canggih dan high-end fungsi faks. Dan ke atas itu semua, INEO 163/213 menawarkan nilai yang sangat baik untuk uang.
 INEO 163/213 Product Manager, menguraikan jenis pengguna ini MENGEMBANGKAN sistem akan menarik: "Selain pengguna kantor kecil atau rumah, INEO 163/213 membuat suara akal bisnis untuk pengguna mesin fotokopi analog yang mencari lebih fungsionalitas, pengguna printer ink-jet yang ingin menghemat waktu dan uang, dan menengah bisnis yang membutuhkan lebih dari A4. Kantor manajer ingin memperkenalkan pencetakan jaringan dan pemindaian juga akan senang melihat sistem ini memiliki kartu jaringan opsional. "

Cerdas multifungsi

Banyak pengguna kantor kecil dan rumah akan senang dengan mencetak GDI dan menyalin, scan-ning TWAIN dan fax internet. Namun INEO 163/213 memiliki lebih banyak untuk ditawarkan. Cetak A3 nya, copy-ing, pemindaian dan faks kinerja menempatkan sistem multifungsi dalam liga yang berbeda dari printer desktop. Selain itu, dapat dilengkapi dengan kartu opsional untuk cetak ing-jaringan dan pemindaian. Jika sistem ini dipasang di lingkungan jaringan, manajer kantor akan mampu mengelola hingga 50 akun resmi dan menempatkan pembatasan individu pada pencetakan dan penyalinan penggunaan. Dengan INEO 163/213 Anda tidak mendapatkan perasaan bahwa multifungsi datang dengan mengorbankan kinerja.

Peningkatan arus informasi

Hal ini, di atas semua, fitur pemindaian dan faks yang memberikan INEO 163/213 tepi yang jelas atas printer desktop. Kartu jaringan opsional membuat scan ke e-mail, scan untuk FTP dan jaringan TWAIN pemindaian mungkin. Super G3 fax dan internet merupakan fitur opsional. Kantor ENVI-ronments akan mendapat keuntungan dari peningkatan arus informasi melalui komunikasi kantor yang lebih baik dan aset informasi bersama.

Ekonomis kemudahan penggunaan

Dokumen biaya produksi dapat membakar lubang di anggaran sebuah perusahaan kecil. Jadi sistem kantor yang benar-benar ekonomis adalah proposisi menarik.  INEO 163/213 membantu untuk meminimalkan biaya operasional karena ekonomis pada toner dan menggunakan hanya satu set habis untuk mencetak, menyalin, fax dan scanning. Tidak ada pengguna kantor ingin membuang-buang waktu mencoba untuk mengetahui bagaimana untuk mengoperasikan mesin yang rumit. Di sini, INEO 163/213 menghemat waktu pengguna dan uang perusahaan mereka. Panel operasi dan user interface dari driver printer telah dirancang untuk kemudahan penggunaan intuitif. Ada 32 satu-sentuhan dial dan 240 pilihan panggil cepat untuk fax dan e-mail. Seluruh mesin telah dirancang secara ergonomis dengan mudah mengubah toner. Dan dokumen dapat dicetak pada non-standar ukuran kertas dari baki bypass.
Semua dalam semua, INEO 163/213 adalah pemain yang efisien dan ekonomis untuk kantor penting fungsi-fungsi. Dalam usaha kecil juga dapat diharapkan untuk meningkatkan produktivitas melalui alur kerja informasi lebih cepat dan jaringan ditingkatkan dan kemampuan komunikasi.

General data
Printing and copying speed A4 maximum 16 / 21 ppm
A3 maximum 7 / 12ppm
Copying system Laser
Grayscales 256
Paper feeder Standard: 251 sheets
Warm-up time Less than 30 / 15 seconds
Paper weight 60-160 gsm

Printer specifications
Controller Standard GDI driver
Resolution 600 x 600 dpi
Interfaces Standard: parallel / USB 2.0
Drivers Windows 98 / 2000 / ME / XP / 2003 / Vista

Scanner specifications
Type of scanning Standard TWAIN
Resolution Maximum 600 dpi ( Internetfax 200 dpi)
Scanning speed 16 / 20 ppm ( 163 / 213)
Size of originals A5 to A3
Scanning Formats PDF or TIF

Copier specifications
First A4 copy Less than 7 seconds
Zoom Function 25-400% in 0.1% steps
Memory Maximum 160 MB RAM

HARGA : Rp 28.000.000   baru 100% nego
hub :  082141937999
             03188276999

Senin, 17 Desember 2012

iR 3570 - 4570 - 2870 - 2830 SERVICE / KODE EROR

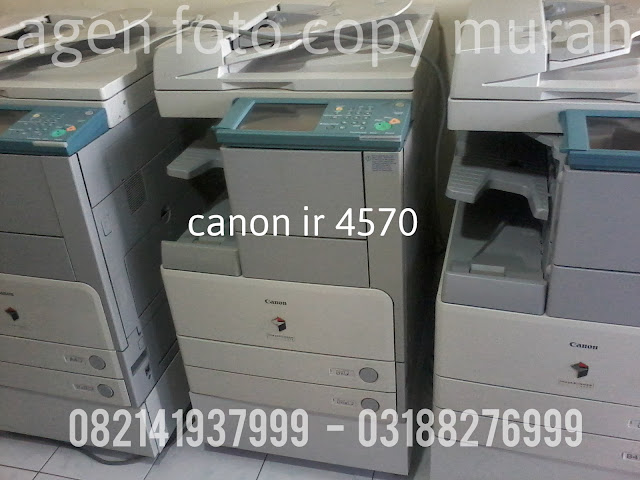

CANON IR 4570


iR4570, merupakan mesin fotokopi digital multifungsi yang mampu melakukan tugas-tugas seperti duplikasi, pemindaian, pencetakan dan faksimili secara simultan. Tentu saja hal ini membantu dalam penghematan terutama dalam pembelian sepert halnya mesin- mesin fax, penambahan printer, atau bahkan pembelian kartrid. Hasil cetak yang tajam dan cepat sangat mendukung produktivitas suatu unit perkantoran, terlebih lagi dalam hal menghindari berbagai masalah seperti kertas macet (paper jams) atau bahkan hal-hal lain seperti penggantian kartrid.

Resolusi cetak (printing) hingga 2400 x 600 dpi merupakan performa yang unggul dari mesin ini untuk mampu menghasilkan gambar profesional yang berkualitas tinggi. Ditunjang dengan kecepatan 45ppm (print per minute), tentu saja sangat membantu dalam hal produktivitas dokumen yang tinggi.
Penghematan kertas pun juga bisa dalam melakukan cetak dokumen dua sisi (double sided) dengan fitur duplex yang melekat pada iR4570 sehingga tidak perlu lagi membolak-balik dokumen secara manual.
Mesin ini juga dilengkapi dengan fitur kotak surat (mailbox), notifikasi surel (email),  hingga mampu mencetak dokumen terenkripsi seperti halnya PDF secara mandiri dan mengirimkannya melalui jaringan internet.


Nama Model : imageRUNNER 4570
Tipe : Print, Scan, Copy
Imaging Sistem : Laser Electrostatic Transfer
Sistem Developing : Dry Mono Component
Ukuran Maks Kertas : A3
Image Server Memory : Standard: 256MB RAM (512MB RAM Maximum) + 20GB HDD
Resolusi Scanning : 600 dpi x 600 dpi
Resolusi : 1200 dpi x 600 dpi (Copy)
2400 dpi x 600 dpi (Print)
Kapasitas Copy Masal : 1 to 999
Perbesar : 25% to 400%
25% to 200% - Feeder
Kecepatan : 45 lembar/menit (A4)
22 lembar/menit (A3)
CPU : 300 MHZ
KONDISI 90%,SPT BARU
HARGA 10.500.000
NO GARANSI 9.500.000
Garansi 1 tahun service
FULL CONNECT COMPUTER SYSTEM (BISA KONEK KOMPUTER)
SEDIA PERLENGKAPAN MESIN FOTOCOPY UNTUK COPY CENTRE
MESIN LAMINATING Rp. 750.000
PAPER CUTTER 84 Rp. 175.000
STAPLER V-TEC Rp. 650.000
MESIN POTONG BESAR Rp. 3.500.000

AGEN FOTO COPY MURAH
JL. KARANGGAYAM WETAN 1 N0 7A  SURABAYA
082141937999     03188276999
PIN BB : 75222D79





KODE EROR CANON IR 4570 DAN CARA MENGATASINYA

Cara Reset
  1. ......
  2. Tekan * 28 * ( waktu menekan angka 2 & 8 harus bersamaan )
  3. Jika memasukkan kode dengan benar maka dilayar akn muncul menu SP mode
  4. Pilih Copyer
  5. Tekan Menu FUNCTION - CLEAR - ERR - lalu tekan OK pada sudut kanan dibawah layar
  6. Matikan,hidupkan kembali mesin foto copy.maka kode error akan hilang dan mesin dapat digunakan kembali
Catatan :

Jika kode Error belum hilang setelah di Reset,berarti ada kemungkinan besar sparepart yang sudah rusak dan harus diganti.

E000
Penyebab utama: termistor utama (TH1) telah kontak miskin atau saklar termal terbuka circuit.The (TP1) memiliki pemanas circuit.The terbuka memperbaiki memiliki circuit.The terbuka RSK faulty.The DC pengendali PCB faulty.Mode deteksi : 0000 setelah saklar daya utama dihidupkan, suhu terdeteksi oleh termistor utama tidak mencapai 70 º C.
Perhatian: kesalahan harus direset dalam modus layanan (COPIER> FUNGSI> CLEAR> ERR)

E001
Penyebab utama: termistor utama (TH1) memiliki termistor sub singkat circuit.The (TH2) telah mendeteksi overheating.The RSK adalah faulty.The DC kontroler PCB faulty.Mode deteksi: 0001 Para termistor utama atau sub termistor telah mendeteksi sekitar 230 º C atau lebih tinggi selama 2 sec.0002 ini termistor utama telah terdeteksi 230 º C atau lebih tinggi (deteksi sirkuit hard) 0003 ini termistor sub mendeteksi sekitar 236 º C atau lebih tinggi. Perhatian: kesalahan harus direset dalam modus layanan (COPIER> FUNGSI> CLEAR> ERR)


E002
Penyebab utama: termistor utama (TH1) telah kontak miskin atau saklar termal terbuka circuit.The (TP1) memiliki RSK circuit.The terbuka faulty.The DC kontroler PCB faulty.Mode deteksi: 0000 Suhu dari atas fixing roller tidak mencapai 100 º C dalam waktu 2 menit setelah itu telah melampaui 70 º C. Perhatian: kesalahan harus direset dalam modus layanan (COPIER> FUNGSI> CLEAR> ERR)

E003
Penyebab utama: termistor utama (TH1) telah kontak miskin atau saklar termal terbuka circuit.The (TP1) memiliki pemanas circuit.The terbuka memperbaiki memiliki circuit.The terbuka RSK faulty.The DC kontroler PCB faulty.Mode dari deteksi: 0000 Suhu terdeteksi oleh termistor utama adalah 70 º C selama 2 detik atau lebih setelah itu telah reaced 100 º C. Perhatian: kesalahan harus direset dalam modus layanan (COPIER> FUNGSI> CLEAR> ERR)


E004
Penyebab utama: RSK memiliki sirkuit pendek. DC Controller PCB faulty.Mode deteksi: 0000 Para RSK digunakan untuk memperbaiki drive pemanas yang ditemukan memiliki sebuah sirkuit pendek (deteksi sirkuit keras). Perhatian: kesalahan harus direset dalam modus layanan (COPIER> FUNGSI> CLEAR> ERR)

E005
Penyebab utama: memperbaiki Web telah diambil. Web memperbaiki Panjang sensor (PS45) adalah faulty.The DC kontroler PCB faulty.Mode deteksi: 0000 Panjang memperbaiki web yang telah diambil adalah lebih dari panjang yang ditentukan. Perhatian: Setelah mengganti web memperbaiki, pastikan untuk me-reset dua counter web dalam modus layanan: COPIER> COUNTER> MISC> FIX-WEB dan COPIER COUNTER>> DRBL-1> FX-WEB.


E010
Penyebab utama: motor utama (M2) rusak. DC Controller PCB faulty.Mode deteksi: 0000 pulsa clock yang tidak tiba selama 2 detik atau lebih setelah sinyal penggerak motor utama (MMFG) telah dihasilkan.

E012
Penyebab utama: Motor drum (M1) rusak. DC Controller PCB faulty.Mode deteksi: 0000 Para pulsa clock tidak tiba selama 2 detik atau lebih setelah sinyal motor drive drum (DMFG) telah dihasilkan.

E013
Penyebab utama: feedscrew limbah toner rusak. Limbah toner Jam sensor (MSW2) rusak. DC Controller PCB faulty.Mode deteksi: 0000 Rotasi dari feedscrew toner limbah keluar dari pesanan, dan saklar (MSW2) ditekan beberapa kali selama periode waktu tertentu.

E014
Penyebab utama: Motor memperbaiki (M19) rusak. DC Controller PCB faulty.Mode deteksi: 0000 Para sinyal clock motor terdeteksi selama 2 detik atau lebih terus menerus setelah memperbaiki motor drive telah dihasilkan.

E020
Penyebab utama: Konektor hopper dibiarkan terputus. Motor hopper (M9/M10) adalah toner faulty.The sensor (TS1/TS2) rusak. DC Controller PCB faulty.Mode deteksi: 0000 Saat mencetak, pasokan toner adalah '0 '(tidak adanya toner) selama 2 menit.

E032
Penyebab utama: menyalin data controller atau perangkat diagnostik remote rusak. Pengendali utama PCB faulty.Mode deteksi: 0001 Meskipun begitu terhubung, menyalin data controlleror perangkat diagnostik jarak jauh telah menjadi terputus.


E061
Penyebab utama: rana laser rusak. Unit laser rusak. Pengukuran potensial PCB rusak. DC Controller PCB faulty.Mode deteksi: 0001 Sebagai hasil dari kontrol potensial, potensi permukaan drum (VL2) dari latar belakang putih adalah sekitar 200V
(Menghasilkan gambar hitam padat) 0,0002 Output pengisian utama yang digunakan untuk output cetak dan potensi permukaan drum setelah output laser telah dibuat sekitar 200V (menghasilkan gambar hitam padat).

E100
Penyebab utama: BD PCB rusak. Unit laser rusak. Laser driver PCB isfaulty. Kabel rusak (hubung singkat, rangkaian terbuka).Para controllerPCB DC faulty.Mode Deteksi: 0001 Dalam 100 msec setelah sinyal hard laser telah dihasilkan, sinyal tidak terdeteksi BD adalah 50 kali atau lebih
dalam 40 msecs.0002 Sementara laser aktif, siklus sinyal BD ditemukan berada di luar jangkauan aspecific 10 kali atau lebih.

E110
Penyebab utama: scanner laser motor (M15) rusak. Kabel rusak (hubung singkat, rangkaian terbuka). DC Controller PCB faulty.Mode Deteksi: 0001 • Setelah laser scanner bermotor sinyal drive telah dihasilkan, sinyal motorik siap (LMRDY *) tidak datang untuk
15 detik atau lebih. (Berhenti - kecepatan penuh, setengah kecepatan - kecepatan penuh) • Selama periode 'kecepatan penuh - kecepatan setengah', sinyal motor yang siap tidak datang untuk 60 detik atau lebih setelah
sinyal mengubah kecepatan telah dihasilkan. • Selama periode 'rotasi kecepatan penuh ", sinyal motor yang siap tidak terdeteksi 50 kali atau lebih (t interval 100 msec).

E121
Penyebab utama: pendingin fan controller (FM4) rusak. Kabel rusak (hubung singkat, rangkaian terbuka). DC Controller PCB faulty.Mode dari Detection0001 Meskipun pendingin fan controller (FM4) sedang didorong, sinyal clock (FM4LCK) tidak datang selama 5 detik atau lebih.
Penyebab E196Main: EEPROM pada kontroler DC PCB rusak.Lokasi dari EEPROM adalah salah. DC Controller PCB faulty.Mode Deteksi: 1abb Ketika data ditulis ke EEPROM, data tertulis dan membaca data tidak match.2abb Ketika ID dibaca ke dalam EEPROM dan ID ke dalam ROM dibandingkan, ketidaksesuaian adalah found.3abb Ketika ID di EEPROM dan ID dalam ROM dibandingkan setelah saklar daya utama dihidupkan, ketidakcocokan adalah found.a: No Chip 0 sampai 5 (0: IC104, 1: IC105, 2: IC109, 3: IC110, 4: IC127, 5: IC130) bb: alamat rusak chip (bit)

E202
Penyebab utama: sensor pemindai HP (PS39) rusak. Motor pemindai (M3) rusak. Pembaca kontroler PCB faulty.Mode Deteksi: 0001 Sensor pemindai HP tidak mematikan bahkan ketika pemindai telah dipindahkan 40 mm maju setelah saklar daya utama telah diaktifkan atau tombol Start telah pressed.0002 Pemindai Sensor HP tidak menyala bahkan ketika pemindai telah dipindahkan 450 mm kode reverse.Caution Tidak diindikasikan, dan tombol terkunci. Kode tersebut dapat diperiksa dalam modus layanan (COPIER> DISPLAY> ERR).

E204
Penyebab utama: ADF PCB kontroler rusak. Pembaca kontroler PCB faulty.Mode Deteksi: 0001 Saat mencetak, gambar terkemuka tepi sinyal tidak datang dari kode ADF.Caution Tidak diindikasikan, dan tombol terkunci. Kode tersebut dapat diperiksa dalam modus layanan (COPIER> DISPLAY> ERR).

E220
Penyebab utama: Lampu inverter PCB rusak. Pembaca kontroler PCB faulty.Mode Deteksi: 0001 Lampu inverter PCB ditemukan memiliki kesalahan.

E225
Penyebab utama: Lampu pemindaian (xenon tabung) rusak.PCB inverter rusak. CCD / AP PCB rusak. Pembaca kontroler PCB faulty.Mode Deteksi: 0000 Sebuah level sinyal tertentu tidak dapat dicapai oleh koreksi mendapatkan CCD pada daya-on.0002 Keuntungan tepi koreksi nilai berubah lebih dari tingkat tertentu dibandingkan dengan nilai koreksi digunakan untuk lembar sebelumnya .

E240
Penyebab utama: controller PCB utama. DC Controller PCB faulty.Mode Deteksi: 0000 Sebuah kesalahan telah terjadi dalam komunikasi antara PCB pengendali utama dan CPU dari DC kontroler PCB.

E243
Penyebab utama: Panel kontrol CPU PCB rusak. Pengendali utama PCB faulty.Mode Deteksi: 0000 Sebuah kesalahan telah terjadi dalam komunikasi antara CPU dari panel kontrol CPU PCB dan PCB pengendali utama.

E248
Penyebab utama: EEPROM pada pembaca PCB kontroler rusak. Pembaca kontroler PCB faulty.Mode Deteksi: 0001 ID membaca ke EEPROM ketika saklar daya utama telah diaktifkan dan ID dalam ROM tidak match.0002 Ketika data ditulis ke EEPROM, data tertulis dan membaca data tidak match.0003 Ketika data ditulis, ID di EEPROM dan ID dalam ROM ditemukan tidak cocok.

E302
Penyebab utama: CCD / AP PCB rusak. Kabel rusak (hubung singkat, rangkaian terbuka). Pembaca kontroler PCB faulty.Mode Deteksi: 0001 Selama shading, pembaca PCB kontroler tidak berakhir shading dalam 1 sec.0002 Dalam membaca aliran, akumulasi tepi putih (pengolahan) tidak berakhir setelah jangka waktu 10 detik.


E601
Penyebab utama: kabel ini rusak (hubung singkat, rangkaian terbuka). Drive hard disk rusak. DC Controller PCB rusak.Pengendali utama PCB faulty.Mode Deteksi: 0000 pengendali utama PCB telah mendeteksi kesalahan dalam kontrol datawhile gambar itu ditransmisikan antara PCBand pengendali utama hard disk controller utama drive.0001 PCB telah menemukan kesalahan dalam data kontrol intransfer gambar antara PCB pengendali utama dan controllerPCB DC.

E602
Penyebab utama kabel adalah rusak (hubung singkat, rangkaian terbuka). Para isfaulty hard drive disk. Pengendali utama PCB faulty.Mode ofDetection0001 Sebuah kesalahan gunung terdeteksi ketika hard disk dimulai upfrom boot ROM.0002 Sebuah kesalahan membaca data (dari hard disk) adalah terdeteksi ketika harddisk dimulai dari boot ROM.

E607
Penyebab utama Kipas hard disk (FM7) rusak. Kabel rusak (hubung singkat, opencircuit). DC Controller PCB faulty.Mode ofDetection0000 Sementara kipas hard disk (FM7) sedang didorong, sinyal clock (FM7CLK) tidak datang selama 5 detik atau lebih.

E677
Penyebab utama Dewan berbagai printer (aksesoris) yang rusak. Pengendali utama PCB faulty.Mode ofDetection0001 Sebuah kesalahan telah terjadi dalam komunikasi antara berbagai

E710
Penyebab Utama DC PCB kontroler rusak. Pembaca kontroler PCB faulty.The utama kontroler PCB faulty.Mode ofDetection0001 Ketika daya utama dihidupkan, IPC (IC5021) pada PCB readercontroller tidak dapat initialized.0002 Ketika daya utama dihidupkan, IPC (IC120 ) pada PCB DCcontroller tidak dapat initialized.0003 Ketika daya utama dihidupkan, IPC (IC1003) pada PCB maincontroller tidak dapat diinisialisasi.

E711
Penyebab utama Konektor tidak terhubung dengan benar.Perangkat diagnostik jarak jauh PCBis rusak. Data salinan PCB kontroler rusak. ADF kontroler isfaulty PCB. ADF PCB kontroler rusak. Finisher PCB pengontrol isfaulty.Mode 0001 Deteksi data telah ditulis untuk kesalahan register IPC (IC5021) onthe pembaca kontroler PCB empat kali atau lebih dalam waktu 1,5 secs.0002 data telah ditulis untuk kesalahan register IPC (IC120) onthe DC kontroler PCB empat kali atau lebih dalam 2 secs.0003 data telah ditulis untuk kesalahan register IPC (IC1003) ofthe utama kontroler PCB empat kali atau lebih dalam waktu 2 detik.

E712
Penyebab utama Konektor tidak terhubung dengan benar. ADF 24-V daya isfaulty pasokan. ADF PCB kontroler rusak. Pembaca PCB pengontrol isfaulty.Mode Komunikasi ofDetection0001 tidak melanjutkan dalam 3 detik setelah data telah writtento kesalahan register dari IC komunikasi (IPC) dari ADFcontroller PCB.0002 bit transmisi tidak diaktifkan setelah jangka waktu 10 detik di thesync daftar IPC (IC5021) pada pembaca PCB kontroler.

E713
Penyebab utama Konektor tidak terhubung dengan benar.Finisher aksesoris powersupply PCB rusak. Finisher PCB kontroler rusak. Para controllerPCB DC faulty.Mode ofDetection0000 IC komunikasi (IPC) pada kontroler finisher telah goneout ketertiban.

E717
Penyebab utama kabel adalah rusak (hubung singkat, rangkaian terbuka). Data salinan perangkat remote kontrol orthe diagnostik rusak. Pengendali utama PCB faulty.Mode ofDetection0001 Para menyalin data controller atau controller NE rusak atau sirkuit anopen telah detected.Caution Kesalahan harus direset dalam modus layanan (COPIER> FUNGSI> CLEAR> ERR).

E719
Penyebab utama kabel adalah rusak (hubung singkat, rangkaian terbuka). Vendor koin faulty.The utama kontroler PCB faulty.Mode dari Detection0001 Komunikasi antara vendor koin dan controllerPCB utama telah interrupted.Caution Kesalahan harus direset dalam modus layanan (COPIER> FUNGSI> CLEAR> ERR).

E732
Penyebab utama Konektor ini memiliki kontak miskin. Pembaca kontroler PCB faulty.Mode ofDetection0001 controller utama PCB telah mendeteksi kesalahan dalam kontroler communicationbetween pembaca PCB dan controllerPCB utama.

E733
Penyebab utama Konektor ini memiliki kontak miskin. DC Controller PCB faulty.Mode ofDetection0001 controller utama PCB telah mendeteksi kesalahan dalam communicationbetween DC kontroler PCB dan pengendali utama PCB.CLEAR> ERR). Printer papan (aksesoris) dan pengendali utama PCB.

E740
Penyebab utama Kartu LAN rusak. Pengendali utama PCB faulty.Mode ofDetection0001 kesalahan terdeteksi pada kartu LAN di power-on (dengan cardinserted) 0,0002 Sebuah alamat MAC ditemukan faulty.0003 kartu LAN mendaftar tidak dapat dibaca.

E741
Penyebab Utama koneksi bus PCI adalah tidak tepat.Pengendali utama PCB faulty.Mode ofDetection0000 Sebuah kesalahan telah terjadi pada bus PCI.

E742
Penyebab utama Dewan RIP1 (aksesori) rusak. Pengendali utama PCB faulty.Mode ofDetection0000 Kesalahan telah terdeteksi oleh diagnosis diri dari dewan RIPI.

E743
Penyebab utama Konektor ini memiliki kontak miskin.Pengendali utama PCB faulty.Mode 0000 Deteksi Pembaca kontroler PCB telah mendeteksi kesalahan dalam communicationbetween pengendali utama PCB dan controllerPCB pembaca.

E804
Penyebab utama kabel adalah rusak (hubung singkat, rangkaian terbuka). Pasokan daya DC fan (FM6) rusak. DC Controller PCB faulty.Mode ofDetection0000 Sementara pasokan daya DC kipas yang didorong, sinyal clock (FM6CLK) tidak datang selama 5 detik atau lebih.

E805
Penyebab utama kabel adalah rusak (hubung singkat, rangkaian terbuka). Kipas pakan (FM1) isfaulty. Pembuangan panas kipas (FM3) rusak. DC Controller PCB isfaulty.Mode ofDetection0001 Sementara kipas pembuangan panas yang didorong, sinyal clock (FM3CLK) tidak datang selama 5 detik atau more.0002 Sementara kipas pakan yang didorong, sinyal clock (FM1CLK) tidak datang selama 5 detik atau lebih.

E824
Penyebab utama kabel adalah rusak (hubung singkat, rangkaian terbuka). Pengisian utama assemblycooling kipas (FM2) rusak.DC Controller PCB faulty.Mode ofDetection0000 Sementara pengisian perakitan kipas pendingin utama yang didorong,

E412
Penyebab Utama kipas pendingin (FM1) rusak. ADF kontroler PCB faulty.Mode ofDetection0001 Sementara kipas pendingin yang didorong, sinyal kunci (FMLCK) tiba untuk 100 msec atau lebih.

E420
Penyebab Utama EEPROM rusak. ADF kontroler PCB faulty.Mode Deteksi 0001 Ketika tombol power mesin host adalah diaktifkan, backupdata dari EEPROM tidak dapat dibaca atau data, jika membaca, memiliki kesalahan.

E421
Penyebab Utama EEPROM rusak. ADF kontroler PCB faulty.Mode ofDetection0001 Backup data tidak dapat ditulis ke EEPROM atau data, jika ditulis, memiliki sinyal clock error.the (FM2CLK) tidak datang selama 5 detik atau lebih.

E422
Penyebab utama komunikasi IPC memiliki kesalahan. Garis komunikasi telah opencircuit sebuah. ADF kontroler PCB faulty.Mode ofDetection0001 Sementara mesin berada dalam siaga, komunikasi dengan hostmachine telah terganggu selama 5 detik atau lebih. atau, sedangkan machineis dalam operasi, komunikasi dengan mesin host hasbeen terganggu selama 0,5 detik atau lebih.

E500
Penyebab Utama finisher PCB kontroler rusak. DC Controller PCB faulty.Mode ofDetection0001 Komunikasi antara mesin host dan hasbeen finisher terputus; kesalahan ini terdeteksi oleh mesin host.

E503
Penyebab Utama pelana stitcher PCB kontroler rusak. Finisher PCB pengontrol isfaulty.Mode ofDetection0002 Komunikasi antara sadel stitcher kontroler PCBand finisher kontroler PCB telah terganggu.

E504
Penyebab Utama Sensor tinggi (PS1) rusak. Finisher kontroler PCB faulty.Mode ofDetection0001 Komunikasi antara sensor ketinggian dan controllerPCB finisher tidak mungkin, atau data komunikasi memiliki error.0002 Komunikasi antara sensor ketinggian dan controllerPCB finisher tidak mungkin untuk jangka waktu tertentu time.0003 Pada saat power-on, konektor dari sensor ketinggian ditemukan tobe disconnected.0004 Bila sensor ketinggian sedang disesuaikan dengan menggunakan DIP switch, anerror terjadi selama penyesuaian.

E505
Penyebab Utama EEPROM rusak. Finisher PCB kontroler rusak.PCB puncherdriver adalah faulty.Mode ofDetection0001 Ketika saklar power dihidupkan, jumlah cek theEEPROM pada kontroler finisher PCB ditemukan memiliki error.0002 Ketika saklar power dihidupkan, jumlah cek theEEPROM pada pons yang PCB driver yang ditemukan memiliki kesalahan.

E512
Penyebab Utama Motor pengiriman Jam sensor (PI10) rusak.Pengiriman motor (M2) rusak. Finisher kontroler PCB faulty.Mode ofDetection0001 Ketika operasi dimulai, sebagai jam yang diperlukan tidak arrivefrom pengiriman motor jam sensor.0002 Tidak ada pulsa clock tiba sementara kertas sedang bergerak di atas 200 mm distanceof.

E530
Penyebab utama Pelat keselarasan rumah sensor posisi (PI6) rusak. Para alignmentmotor (M3) rusak. Finisher kontroler PCB faulty.Mode ofDetection0001 Pelat kesejajaran tidak meninggalkan posisi rumah ketika alignmentmotor telah didorong untuk 2 secs.0002 Pelat keselarasan tidak kembali ke posisi asal ketika motor thealignment telah didorong untuk 2 detik.

E531
Penyebab Utama rumah stapler mendeteksi posisi switch (MS7) rusak. Motor stapler (M6) rusak. Finisher kontroler PCB ofDetection0001 faulty.Mode stapler tidak meninggalkan posisi rumah ketika stapler motorhas telah didorong untuk 0,5 sec.0002 stapler tidak kembali ke posisi rumah ketika stapler motorhas didorong selama 0,5 detik.

E532
Penyebab Utama Pergeseran stapler rumah sensor posisi (PI7) rusak. Para stapler pergeseran motor (M4) rusak. Finisher kontroler PCB faulty.Mode ofDetection0001 Unit stapler tidak meninggalkan posisi rumah ketika shiftmotor stapler telah didorong untuk 4 secs.0002 Unit stapler tidak kembali ke posisi rumah ketika motor staplershift telah didorong untuk 4 detik.

E535
Penyebab Utama Motor ayunan Jam sensor (PI20) rusak.Panduan ayunan Sensor terbuka (PI18) rusak. Daerah keselamatan switch (MS3) rusak. Ayunan guideclosed mendeteksi saklar 2 (MS6) rusak. Motor ayunan (M7) adalah finisher faulty.The kontroler PCB faulty.Mode ofDetection0001 Panduan ayunan ditutup mendeteksi 2 switch tidak menyala pada motor ayunan whenthe telah diputar CCW selama 1 sec.0002 Panduan ayunan Sensor terbuka tidak menyala ketika ayunan motorhas telah diputar CW untuk 1 sec.0003 Ketika motor mengangkat baki dalam operasi, panduan ayunan ditutup detectingswitch 2 ditemukan untuk menjadi off sementara nampan 1 / 2 adalah di OFF positionof area keselamatan switch.0004 jam Tidak ada tiba untuk 200 msecs saat mesin beroperasi ayunan.

E540
Penyebab Utama rumah Baki sensor posisi (PI8) rusak. Baki pengangkat Motor clocksensor 1 / 2 (PI9/PI19) rusak. Batas atas nampan beralih mendeteksi (MS5) rusak. Baki pengangkat motor (M5) rusak. Finisher PCB pengontrol isfaulty.0001 pendakian ini tidak berakhir dalam 15 detik ketika mengangkat nampan isdriven motorik, atau, posisi rumah nampan tidak dapat terdeteksi ketika motor traylift telah didorong untuk 15 secs.0002 Sementara baki bergerak naik, batas deteksi atas nampan switchis ditemukan on.0003 Ketika motor mengangkat nampan didorong, jam pulsa tidak tiba Sensor fromthe jam 1 / 2 untuk 200 msecs.

E584
Penyebab Utama Sensor rana terbuka (PI5) rusak. Area keamanan beralih mendeteksi (MS3) rusak. Rana tertutup mendeteksi switch (MS4) rusak. TheNo. 2 pakan bermotor (M8) rusak. Finisher kontroler PCB faulty.Mode ofDetection0001 rana tertutup mendeteksi switch tidak menyala saat motor pakan No.2 telah diputar CCW selama 1 detik atau more.0002 Sensor rana terbuka tidak menyala saat No 2 pakan motorhas telah diputar CCW selama 1 sec.0003 Sementara motor angkat baki dalam operasi, rana tertutup detectingswitch ditemukan untuk pergi ketika baki 1 / 2 adalah di OFF positionof area keselamatan mendeteksi saklar.

E590
Penyebab Utama rumah pukulan sensor posisi (PI3P) rusak.Motor pukulan (M1P) rusak. Sopir PCB punch adalah faulty.Mode ofDetection0001 pons tidak meninggalkan posisi rumah ketika punch motorhas telah didorong untuk 200 msecs.0002 pons tidak kembali ke posisi rumah ketika punch motorhas telah didorong untuk 200 msecs.

E593
Penyebab Utama Rumah pendaftaran sensor posisi horisontal (PI1P) rusak. Motor horizontalregistration (M1P) rusak. Sopir PCB punch adalah faulty.Mode ofDetection0001 pons tidak meninggalkan posisi rumah ketika registrationmotor horizontal telah didorong untuk 4 secs.0002 pons tidak kembali ke posisi rumah ketika motor horizontalregistration telah didorong untuk 4 detik.

E5F0
Penyebab Utama home plate kertas posisi sensor posisi (PI7S) rusak. Motor plat paperpositioning (M4S) rusak. Pelana stitcher controllerPCB adalah faulty.Mode ofDetection0001 Posisi kertas home plate sensor posisi tidak menyala onwhen posisi piring kertas bermotor telah didorong untuk about1.3 secs.0002 Posisi kertas home plate sensor posisi tidak berubah off1 detik setelah kertas posisi plat motor yang telah didorong untuk 1sec.

E5F1
Penyebab utama Jam sensor motorik lipat (PI4S) rusak. Para melipat kertas homeposition sensor (PI21S) rusak. Motor lipat (M2S) rusak. Thesaddle stitcher kontroler PCB faulty.Mode ofDetection0001 Jumlah pulsa deteksi sensordrops jam motor yang melipat di bawah keadaan tertentu value.0002 ini dari sensor posisi melipat kertas rumah tidak notchange saat motor lipat telah didorong untuk 3 detik.

E5F2
Penyebab Utama rumah panduan sensor posisi (PI13S) rusak.Motor panduan (M3S) rusak. Pelana stitcher kontroler PCB faulty.Mode ofDetection0001 Rumah panduan sensor posisi tidak menyala ketika guidemotor telah didorong untuk sekitar 0,5 sec.0002 Rumah panduan sensor posisi tidak mematikan ketika guidemotor telah didorong untuk 1 detik.

E5F3
Penyebab Utama rumah keselarasan sensor posisi (PI5S) rusak.Motor keselarasan (M5S) rusak. Pelana stitcher kontroler PCB faulty.Mode ofDetection0001 Pelat keselarasan rumah sensor posisi tidak menyala pada motor keselarasan whenthe telah didorong untuk 0,5 detik (awalnya, drivenfor sekitar 1,7 detik) 0,0002 Pelat keselarasan rumah sensor posisi tidak mematikan whenthe keselarasan motorik telah didorong untuk 1 detik.

E5F4
Penyebab Utama rumah stitch sensor posisi (belakang, MS5S) rusak. Motor stitch (belakang, M6S) rusak. Pelana stitcher kontroler PCB faulty.Mode 0001 Deteksi Rumah stitcher sensor posisi (belakang) tidak mematikan ketika thestitch bermotor (belakang) telah diputar CW selama 0,5 detik atau more.0002 Sensor posisi rumah tusuk (belakang) tidak tidak menyala saat thestitch bermotor (belakang) telah diputar CCW selama 0,5 detik atau lebih.

E5F5
Penyebab Utama posisi rumah tusuk Senor (depan, MS7S) rusak. Motor stitch (depan, M7S) rusak. Pelana stitcher kontroler PCB faulty.Mode ofDetection0001 Rumah stitch sensor posisi (depan) tidak mematikan ketika thestitch bermotor (depan) telah diputar CW selama 0,5 detik atau more.0002 Rumah stitch sensor posisi (depan) tidak menyala pada saat thestitch bermotor (depan) telah diputar CCW selama 0,5 detik atau lebih.

E5F6
Penyebab Utama push-jam di atas kertas sensor plat motor (PI1S) rusak. Para paperpush-di piring ujung sensor posisi terdepan (PI15S) rusak. Para paperpush-pada home plate sensor posisi (PI14S) rusak. Push-onplate kertas bermotor (M8S) rusak. Pelana stitcher kontroler PCB faulty.Mode ofDetection0001 push-sensor di atas kertas pelat posisi rumah tidak menyala onwhen kertas push-pada motor piring telah didorong untuk 0,3 detik ormore.0002 push-sensor di atas kertas pelat rumah posisi tidak gilirannya offwhen kertas push-pada motor piring telah didorong untuk 0,3 detik ormore.0003 push-di atas kertas sensor tepi pelat posisi terdepan tidak belokan saat push-di atas kertas piring bermotor telah didorong untuk 0,3 Secor more.0004 Nomor pulsa deteksi kertas push-pada sensor motorclock piring turun di bawah value.0005 tertentu push-di atas kertas sensor tepi piring terkemuka tidak menyala onwhen kertas push-pada motor piring telah didorong untuk 0,3 detik atau lebih.

E5F8
Penyebab Utama rumah panduan sensor posisi (PI13S) rusak.Push-di atas kertas sensor posisi platehome (PI14S) rusak.Push-di atas kertas sensor posisi plat leadingedge (PI15S) rusak. Pelana stitcher PCB pengontrol isfaulty.Mode ofDetection0001 Konektor dari sensor posisi rumah panduan ditemukan bedisconnected.0002 Konektor kertas rumah positionsensor posisi home plate ditemukan untuk menjadi disconnected.0003 Konektor kertas push-di piring terkemukapositionsensor tepi ditemukan untuk menjadi puas.

E5F9
Penyebab utama Pintu masuk switch (MS1S) rusak. Saklar depan pintu (MS2S) isfaulty. Pintu pengiriman switch (MS3S) rusak. Sadel jahitan controllerPCB adalah faulty.Mode Deteksi 0001 Bila penutup inlet, sampul depan, dan penutup pengiriman foundto ditutup, saklar pintu masuk mendeteksi kondisi terbuka untuk 1sec atau lebih dari awal rotasi awal tuan rumah machineor awal printing.0002 Bila penutup inlet, sampul depan, dan mencakup pengiriman ditemukan tobe ditutup, saklar pintu depan mendeteksi kondisi terbuka untuk 1 Secor lebih setelah dimulainya rotasi awal awal tuan orthe mesin cetak 0,0003 Bila penutup inlet, sampul depan, dan mencakup pengiriman ditemukan tobe tertutup, switch door mendeteksi kondisi terbuka untuk 1sec atau lebih dari awal rotasi awal machineor tuan rumah mulai mencetak.



CARA PERBAIKAN EROR CANON IR 4570 SERIES

Produk: imageRUNNER 4570 seriesJudul: E000Kesalahan: Ada beberapa gejala
Gejala 1 adalah kode kesalahan intermiten dari E000, kadang-kadang mesin akan berjalan sebanyak 20k sebelum masalah akan kembali terjadi.
Gejala 2 adalah fixing film bisa berlapis dengan toner.
Gejala 3 dan yang paling umum adalah bahwa kait akan menangkap ketika membuka Utama Kanan Side Door, ini dapat diatasi dengan menyesuaikan penutup yang dapat mengganggu pelepasan fuser (1 sekrup) (penutup ini ditambahkan ketika menginstal finisher internal).Kesalahan umum di lapangan adalah menekuk latch ini bukannya menyesuaikan penutup.
Solusi:Masalah adalah bahwa kait yang melepaskan dan berlaku tekanan ke fixing film telah membungkuk menyebabkan mekanisme ini bekerja tak menentu (tekanan tepat dan tidak tepat ketika Utama sisi kanan pintu ditutup).
Solusi adalah untuk menggantikan kait yang secara resmi disebut Pemegang Satuan kait;
Bagian # FM2-0355-000Produk: imageRUNNER 2230/2270/2830/2870/3025/3030/3035/3045/3530/3570/4570 Judul: E001 Kode Kesalahan Itu Tidak resetableError:Ketika kekuatan mesin atas kode kesalahan E001 ditampilkan namun tidak dapat me-reset.(Catatan: ulang prosedur untuk kode E001 adalah COPIER> FUNGSI> CLEAR> ERR)
Solusi:Dalam kasus ini, Power Utama Pasokan PCB Majelis diganti. Mesin ini didukung dan kode E001 bisa diatur ulang. Bagian nomor untuk Daya Utama Majelis Supply FM2-0260-000.
Ingat, jika penetapan satuan sirkuit memiliki terbuka atau pendek, kode mungkin tidak diatur ulang. Pastikan untuk mengkonfirmasi unit kabel memperbaiki dan mencoba ulang kode sebelum mengganti Daya Utama Majelis Pasokan

Produk: imageRUNNER 2270/2870/3570/4570Judul: E004 Kode KesalahanMasalah:The imageRUNNER 2270/2870/3570/4570 menampilkan kode E004. Penggantian perakitan fuser dan kliring dari kode kesalahan dalam service mode memecahkan masalah. Setelah kira-kira. satu hari operasi kembali kode E004. Pemeriksaan fuser mengungkapkan bahwa elemen pemanas keramik telah retak menjadi dua atau lebih potongan dengan lengkung jelas dari elemen pemanas.
Solusi:Untuk mengatasi hal ini kode kesalahan reoccuring perlu untuk memotong semua hubungan kawat pada harness kawat berjalan dari perakitan fuser ke DC-CON PCB dan Power Supply.
Produk: imageRUNNER 2230/2230G/2270/2830/2870/3025/3030/3035/3045/3530/3530G/3570/4570 Judul: E014-0001Error:E014-0001 ditunjukkan pada start-up atau bila menekan tombol Start. E014-0001 dapat menjadi indikasi dari motor memperbaiki rusak. E014-0001 dapat ditampilkan ketika sinyal deteksi drive absen selama 2 detik meskipun deteksi dijalankan setiap 100msec setelah dimulainya putaran motor.

Solusi:1. Periksa unit memperbaiki untuk mengikat atau bagian yang rusak.2. Re-fit J311, J319 dan konektor dari DC controller PCB.3. Kembali fit J1009 dan J1011 konektor dari motor memperbaiki.4. Jika gejala masih terjadi, mengganti motor memperbaiki dengan yang baru.
Bagian nomor untuk Memperbaiki Motor adalah FK2-0367-000.Produk: imageRUNNER 2270/2870Judul: E020 Kode Kesalahan
Masalah:E020 saat menyalin. Sub-hopper bermotor M12 tidak akan menyala dalam modus layanan atau ketika menjalankan salinan. Akibatnya, majelis berkembang akan kehabisan toner.Mencoba mengganti Majelis Hopper, Mengembangkan Majelis dan DC Controller dengan tidak ada perubahan.
Solusi:Ganti Controller Power Supply PCB. PCB ini menyediakan 3.3V, 5V, 13v dan 24v ke Controller DC. Nomor bagian adalah FM2-2764-000. Ini adalah angka 15, ditunjukkan di bawah, dan terletak di belakang Aksesoris Power Supply.
Produk: imageRUNNER 2230/2830/3530/2270/2870/3570/4570 Judul: E020-0000Error:The E020-0000 Kode Kesalahan akan terjadi jika ada tidak adanya toner terdeteksi oleh Mengembangkan Majelis Toner Tingkat Sensor dan kehadiran toner terdeteksi oleh Hopper Toner Tingkat Sensor. Kode kesalahan akan ditampilkan setelah jangka waktu tertentu dengan sensor mendeteksi kondisi ini.
Solusi:Output dari sensor dapat diperiksa di DC controller PCB. Dalam kasus ini, output sensor ditunjukkan toner di semua bidang perakitan berkembang. DC Controller diganti dan diselesaikan E020-0000 Kesalahan Kode.
Produk: imageRUNNER 2230/2270/2830/2870/3025/3030/3035/3045/3530/3570/4570 Judul: E020-0000 Kode KesalahanError:E020-0000 Kode Kesalahan akan terjadi jika ada tidak adanya toner terdeteksi oleh Mengembangkan Majelis Toner Tingkat Sensor dan kehadiran toner terdeteksi oleh Hopper Toner Tingkat Sensor.
Solusi:Dalam kasus ini, sepotong kecil plastik dari botol toner ditemukan bersarang di unit pengembang auger. Dengan auger yang diblokir, toner tidak akan benar pindah ke sub hopper. Potongan plastik disingkirkan dan toner di unit pengembang itu disedot keluar untuk mencegah kontaminasi lebih lanjut. Inspeksi motor penggerak toner dan mekanisme auger atas kerusakan benda asing dianjurkan sebelum menginstal botol toner baru.
Produk: iR 4570 seriesJudul: E024Error:E024-0001 Kode Kesalahan: toner tingkat sensor memiliki sirkuit terbuka atau tidak terhubung.

Solusi:E024-0001 Kode Kesalahan:
Toner mengotori dalam pengembangan perakitan toner sensor (TS1) dan dapat korslet keluar sensor. Tiup toner di kabel sensor dan memeriksa untuk melihat apakah ukuran diselesaikan gejala. Toner tingkat sensor memiliki sirkuit terbuka, menggantikan sensor toner.Toner Sensor FK2-0358
Namun, re-lampiran sensor juga memecahkan gejala.
Ketika gejala telah terjadi, membuat pilihan berikut dalam modus layanan [COPIER> I / O> DC-CON] dan periksa pengaturan untuk bit1 dari [P021]. Jika pengaturan "1", kembali memasang sensor toner.
Produk: imageRUNNER 2230 / 2230G / 2270/2830/3025/3030/3035/3045/3530 / 3530G / 3570/4570, Finisher S-1Judul: E024 pada imageRUNNER 2230/2270/3025 seri mesin.Error:E024 pada imageRUNNER 2230/2270/3025 seri mesin.
Solusi:Satu masalah yang ditemukan telah toner sensor scraper blade di pengembang tidak membuat kontak dengan permukaan sensor toner. Untuk memeriksa toner scraper blade sensor pertama mendirikan area kerja. Lay out beberapa lembar kertas 11 x17 pada permukaan kerja. Pembongkaran pengembang adalah pekerjaan berantakan. Lepaskan penutup atas pengembang dan kemudian memutar pengembang dalam jam searah bijaksana. Pada dasarnya silinder harus memutar sehingga toner dikerok silinder dengan pisau pengembang.Jika diputar ke arah yang salah dalam jumlah besar toner akan mematuhi silinder pengembang dan membuat berantakan.Sensor toner terletak di di luar pengembang dan bagian dari itu berjalan melalui dinding unit pengembang.
Produk: imageRUNNER 2230/2270/2830/3870/3530/3570/4570Judul: Error E064-0002
Kesalahan: E064-0002Mesin menampilkan E064-0002. Mesin membuat salinan hitam solid / cetakan uji internal dari ujung ke ujung tanpa blanking apapun.
Solusi:Periksa koneksi fisik dari kontak utama. Kontak Drum utama terletak pada drum dan membuat kontak dengan kontak logam HVT di bagian belakang mesin. Tab kontak utama drum dapat dengan mudah bengkok atau cacat selama penggantian gendang atau penghapusan. Jika itu menjadi bengkok dapat menyebabkan salinan hitam solid menciptakan tegangan kebocoran juga menyebabkan E064-0002. Sebelum mengganti listrik tegangan tinggi Check tab kontak pertama. Membentuk kontak atau mengganti drum.
Produk: imageRUNNER 2230 / 2230G / 2270/2830/2870/3530/3025/3030/3035/3045 / 3530G / 3570/4570Judul: Error E064-0003Kesalahan: E064-0003
Solusi:Kode E064 dengan sub kode 0003 bisa terjadi jika mendapat Toner pada Mengembangkan Tab Bias. Jika Toner semakin pada Mengembangkan Tab Bias Anda harus memeriksa segel di atas Developer.
Produk: imageRUNNER 2270/2870/3570/4570Judul: E100 - 0001 dan E110 - 0002Masalah:Mesin ini menampilkan kesalahan kode E100 sub kode 0001 dan E110 sub kode 0002. The E100 - 0001 menunjukkan bahwa interval BD adalah di luar kisaran yang ditentukan. The E110 -0.002 menunjukkan bahwa motor scanner laser rusak.
Unit laser dan kontroler DC digantikan. Kabel untuk unit laser diperiksa.
Solusi:Masalahnya adalah bahwa musim semi grounding untuk baja pendaftaran rol tidak melakukan kontak dengan roller. Direformasi musim semi sehingga membuat kontak dengan roller dan masalah kode kesalahan itu diselesaikan. Silakan lihat foto di bawah ini. Musim semi landasan yang dilingkari merah.Produk: imageRUNNER 2270/2870/3570/4570Judul: E100 atau E110 yang Tampil di LayarError:E100 atau E110 yang ditampilkan pada layar. Titik-titik kesalahan Laser atau isu Shutter Laser. Setelah memeriksa semua item yang terkait Laser ditemukan bahwa Lempeng tanah untuk Roller Pendaftaran tidak membuat kontak.
Solusi:Periksa tab tanah yang menyentuh Roller Pendaftaran Logam dengan benar
imageRUNNER 2230/2830/3530Judul: E100, E110 Kode KesalahanKesalahan: E100, E110
Solusi:Meskipun Main Power Supply, Pengendali Power Supply, DC Controller, Laser, dan Drum, digantikan untuk masalah ini, Aksesoris Power Supply PCB. memecahkan masalah (Bagian nomor FK2-0338-000).
Produk: imageRUNNER 2270/2870/3570/4570Judul: E100-0001 Kode KesalahanMasalah:Mesin ini menampilkan sebuah E100-0001. Menjernihkan RCON, DCON dan MMI. Potong-dasi wraps. DC Controller, Laser Majelis, Pengendali Utama, Hard Drive, Memory, Boot ROM, All Night Power Supply, Pengendali Power Supply dan memanfaatkan kabel untuk laser digantikan dengan tidak ada perubahan. Memeriksa rana laser.
Solusi:Ketika Controller DC diganti, DCON ROM asli kembali.
Berkelebat firmware DCON dan memecahkan masalah.Produk: imageRUNNER 3025/3035/3045 Judul: E110-0001/0002 IntermittentProblem:Sangat berselang E110-0001/0002, pada salinan 1 kode dalam sekitar 150 eksemplar. DC Controller, Laser, Power Supply dan Pengendali Utama telah diganti dengan tidak ada perubahan dalam kode kesalahan.
Solusi:Sementara dalam proses penggantian Laser 2nd assyembly, ditemukan luka pada dua kabel di baju zirah untuk Laser menyebabkan arus pendek. Harness diperbaiki dengan pita listrik.
Produk: imageRUNNER 2230/2830/3530Judul: E111 Kode Kesalahan saat Flashing Mesin Masalah:Ketika mencoba untuk flash mesin, alat dukungan layanan menampilkan kesalahan E111.Ada juga pesan yang mengatakan "Data yang diperlukan tidak ditemukan file bpchost.cha \ servicesupporttool \ bpchost.cha".
Solusi:Beberapa versi dari alat dukungan layanan telah diinstal pada laptop. Hal ini penting untuk meng-uninstall versi sebelumnya dari alat dukungan layanan sebelum menginstal verison baru alat.
Produk: imageRUNNER 2230/2270/2830/2870/3530/3570/4570Judul: E190 dan E240 Kode Kesalahan dalam Layanan Alat Dukungan ketika mencoba untuk Format HDDMasalah:Setelah mengganti HDD, Support Service Tool bergantian menampilkan E190 dan E240 kode kesalahan.
Solusi:Setelah reseating koneksi pada Controller utama, ditemukan kontak pada Boot Rom yang kotor. Setelah membersihkan kontak pada Boot, serta soket di Controller utama, HDD bisa diformat, dan semua file yang diinstal.
Produk: imageRUNNER 2270/2870/3570/4570Judul: E191Masalah:Mesin itu memberikan kode kesalahan dari E191 yang menunjukkan kesalahan dengan komunikasi dengan catu daya tegangan tinggi. Diganti tegangan tinggi power supply dan DC kontroler PCB dengan tidak ada perubahan.
Solusi:Kabel antara DC controller dan catu daya tegangan tinggi rusak. Ganti kabel menghubungkan tegangan tinggi. Bagian nomor FM2-2819-000. Kabel angka 9 dilingkari di bawah.
Produk: imageRUNNER 2230/2830/3530/2270/2870/3570/4570Judul: E191 Kode KesalahanKesalahan: Kesalahan Kode E191

Solusi:Periksa kawat terjepit dalam memanfaatkan dari Konektor J404 dari High Voltage Power Supply PCB ke konektor frame belakang dari ImageRunner, J4001. Mungkin perlu untuk menggantikan Tegangan Tinggi Power Supply PCB (bagian nomor: FM2-0261-000).
Harap dicatat: saat ini, tidak ada nomor bagian untuk memanfaatkan kabel yang terkenaProduk: imageRUNNER 2230/2270/2830/2870/3025/3030/3035/3045/3530/3570/4570 Judul: E225 Terjadi Selama Power Up UrutanMasalah: E225 Terjadi Selama Power Up Urutan
Solusi:Dalam kasus ini, pelat kaca telah dibatalkan pada saat sedang dibersihkan oleh teknisi. Pastikan kaca pelat memiliki panah merah di sudut kiri belakang mesin pelat atas. Seperti yang ditunjukkan pada gambar di bawah, panah merah harus tepat di atas kabel pita CIS ketika kaca terpasang dengan benar.
Produk: imageRUNNER 2270/2870/3570/4570Judul: E227-0001Masalah: E227-0001 & semua volt 24 yang hilang dalam mesin.

Solusi:E227-0001 disebabkan oleh Main Power Supply tidak memadamkan tegangan yang benar di J1303. Setelah menginstal baru Main Power Supply {FM2-0260-000} mesin bekerja tanpa masalah.
Produk: imageRUNNER 2230 / 2230G / 2270/2830/2870/3025/3030/3035/3045/3530 / 3530G / 3570/4570Judul: E240 Kesalahan hanya pada Duplexing.Kesalahan: E240 Kesalahan hanya pada Duplexing. ImagerRUNNER juga akan mengunci ketika menyalin kode occurs.Simplex bekerja dengan baik.
Solusi:Dalam hal ini CL6, Duplex Clutch sudah rusak. Anda dapat memeriksa Clutch Duplex dalam mode Service di bagian cek, CL> 4.
Produk: imageRUNNER 3025/3030/3035/3045Judul: E261-0000 Kode KesalahanMasalah:Manual Servis mencatat masalah ini sebagai sinyal nol-Cross tidak terdeteksi untuk 500msc atau lebih setelah relay aktif.
Solusi:Dalam kasus ini, dengan mengganti Main Power Pasokan Majelis (FM2-0260-000) mengoreksi masalah.
Produk: imageRUNNER 3025/3030/3035/3045Judul: E261-0000 Kode KesalahanMasalah:Manual Servis mencatat masalah ini sebagai sinyal nol-Cross tidak terdeteksi untuk 500msc atau lebih setelah relay aktif.
Solusi:Dalam kasus ini, dengan mengganti Main Power Pasokan Majelis (FM2-0260-000) mengoreksi masalah.
Produk: imageRUNNER 2270/2870/3570/4570Judul: E291 - Masalah Koneksi JaringanMasalah:Ketika mencoba untuk memperbarui perangkat lunak sistem laptop ditampilkan pesan berikut di Layanan Dukungan antarmuka Tool.
E291
Periksa apakah PC terhubung ke jaringan.Socket Error Number: 10065Socket kesalahan Keterangan: Tidak ada rute ke host.File Name: Target info.txt

Solusi:Laptop bisa ping imageRUNNER dan belum kode E291 akan menampilkan ketika mencoba untuk men-download perangkat lunak sistem. Dalam kasus ini, pengendali utama jelas dilakukan. (COPIER> FUNGSI> CLEAR> MN-CON) Kemudian, pembaruan perangkat lunak sistem yang sukses adalah mampu diselesaikan.
Catatan: Ketika melakukan MN-CON jelas terlebih dahulu Anda harus menghasilkan p-cetak.(COPIER> FUNGSI> MISC-P> P-PRINT) Setelah menyelesaikan MN-CON jelas, masukkan kembali isi modus layanan terdaftar di p-cetak.
Produk: imageRUNNER 2270/2870/3570/4570Judul: E292 - Layanan Dukungan Kesalahan AlatError: Ketika mencoba untuk men-download perangkat lunak sistem, laptop menampilkan kode E292.
Solusi:Sambungan ke imageRUNNER telah dikonfirmasi menggunakan perintah ping. Dalam hal ini, teknologi telah terdaftar hanya "Inggris" bahasa menjadi Support Service Tool. Ketika Selain itu mendaftarkan "Jepang" bahasa dalam Support Service Tool, imageRUNNER mengambil download tanpa mendapatkan kode E292.
Produk: imageRUNNER 2230/2270/2830/2870/3025/3030/3035/3045/3530/3570/4570 Judul: E400-0002 pada LayarKesalahan: Kode kesalahan E400-0002 akan ditampilkan pada layar ketika mencoba untuk membuat salinan.
Solusi:Solusi dalam kasus ini adalah untuk memasang kembali Pengumpan Dokumen-N1 kabel interface DAN RCON jelas.
* Catatan * Pengumpan penyesuaian lebar harus dilakukan setelah kliring RCON.
Produk: imageRUNNER 2270/2870/3570 / 4570Finisher-Q1 / Q3 Saddle Fnisher Q2 / Q4Judul: E505 Kode KesalahanMasalah: E505 didefinisikan sebagai Backup Ram error.The Finisher Pengendali baru saja diganti dalam menanggapi kode kesalahan yang berbeda. Ketika mencoba untuk menyesuaikan Posisi Alignment, Pelat Keselarasan tidak akan bergerak ke posisi.
Solusi:Saat mengganti Controller Finisher penyesuaian berikut harus dilakukan:1. Posisi keselarasan2. Posisi Staple
Hal ini ditemukan bahwa Finisher Sampul Depan Beralih (MS31) tidak sedang ditekan. Tanpa aktivasi yang tepat dari penyesuaian yang diperlukan MS31the tidak dapat dibuat. Setelah mengaktifkan Front Cover Beralih Penyesuaian dilakukan, dan masalah ini diselesaikan.
Produk: imageRUNNER 2230/2830/3530Judul: E508Kesalahan: E508 ditampilkan pada panel kontrol setelah menginstal Q1 atau Q3 finisher.
Solusi:Satu-satunya Finisher bahwa imageRUNNERs dukungan 2230/2830/3530 adalah Finisher S-1. Kode kesalahan ini dari E508 tidak ditemukan dalam Manual Servis tetapi terjadi ketika salah satu Q1 Finisher atau Q3 dipasang pada "30" mesin seri. The "30" mesin seri tidak mendukung Q1 Finisher atau Q3.
Produk: imageRUNNER 2270 imageRUNNER 2870 imageRUNNER 3570 imageRUNNER 4570 imageRUNNER 2230 imageRUNNER 2830 imageRUNNER 3530Judul: E520 sub kode 8001Kesalahan: mengambil rol akan bergerak ke arah belakang dan mulai bergetar, maka E520 yang dihasilkan dengan sub kode 8001.
Solusi:Mengganti motor diimbangi diselesaikan E520 - 8001.
M4 Offset motorBagian nomor 4K1-4053-000
Produk: Finisher-T1 / Saddle Finisher-T2 / Finisher-AD1 / Saddle Finisher-AD2 / Finisher-AE1 / Saddle Finisher-AE2 / Finisher-Q3 / Saddle Finisher-Q4 / Finisher-AA1 / Saddle Finisher-AA2 / Finisher-R1 / Saddle Finisher-R2 / Finisher-Q1 / Saddle Finisher-Q2 / Finisher-Y1 / Saddle Finisher-Y2 / Finisher-N1 / Saddle Finisher-N2 / Finisher-W1 / Saddle Finisher-W2 / Finisher-H1 / Saddle Finisher-H2 / Finisher-AC1 / Saddle Finisher-AC2 / Staple Finisher-C1 / Booklet Finisher-C1 / Staple Finisher-B1 / Booklet Finisher-B1 / Staple Finisher-E1 / Booklet Finisher-E1Judul: E531 dengan kode sub 0001/0002Kesalahan: E531 Kode kesalahan ini menunjukkan masalah dengan motor atau stapler stapler rumah sensor deteksi posisi.
Dalam kejadian ini dari E531, stapler akan mendorong ke posisi pokok belakang, kertas akan terakumulasi dalam baki operasi dan menghasilkan E531 pada saat pokok. Perakitan pokok, pokok memanfaatkan kabel pita dan controller finisher digantikan, finisher terus kesalahan dengan E531.
Solusi:Ditemukan bahwa MSW104, switch pengaman pokok tidak digerakkan dengan benar. Musim semi pada aktuator putih hilang.
Switch ini memotong 24v ke stapler bermotor M11 dan digerakkan ketika pemandu ayunan dipaksa dalam posisi terbuka maksimal.
Sebuah cara cepat untuk memeriksa MSW104 adalah dari finisher kontroler pada J714 pin 1 & 2. Pin 1 harus membaca 24V konstan dan pin 2 akan membaca 24V ketika MSW104 digerakkan, dan 0V ketika MSW104 dibuka.Jika pin 1 membaca 24V dan pin 2 membaca 0V apakah MSW104 adalah ditekan atau terbuka, ganti MSW104.MSW104 nomor bagian adalah FH7-6379-000
Catatan: Karena berbagai Finisher dibahas dalam artikel Basis Pengetahuan ini, saklar keselamatan mungkin ditangani oleh nomor identifikasi yang berbeda. Silakan periksa layanan manual terkait & Katalog Parts untuk identificationProduct benar: imageRUNNER 2270 series, S1 Finisher Judul: E540Error:Kode kesalahan E540. Dealer telah menggantikan memanfaatkan tray dan finisher kontroler PCB dengan tidak ada perubahan dalam gejala.
Solusi:Solusi adalah untuk menggantikan Finisher Pengontrol FG1-1478-060 dan Stack Tray motor (M1) 4K1-4055-000 sebagai M1 adalah korslet dan menyebabkan Controller Finisher gagal
Produk: imageRUNNER 2270/2870/3570/4570, S1 FinisherJudul: E540 0001Kesalahan: E540 kode kesalahan dengan sub kode 0001 tidak tercantum dalam layanan manual.
Solusi:Jika kode ini ditampilkan dan sampah tidak akan menurunkan:Periksa PI 10, baki rendah operasi sensor batas. Jika cacat mengganti sensor.Bagian # W68-5571-000
Produk: imageRUNNER 2270/2870/3570/4570Judul: E540 sub kode 8005Masalah: Mesin ini memberikan kode kesalahan E540 dengan sub kode 8005. Sub Kode ini tidak terdaftar dalam layanan manual. Koreksi kode kesalahan yang tercantum dalam pub tech TP06 238.
Baki pengiriman akan mendorong semua jalan ke atas dan kemudian kode kesalahan akan ditampilkan.
Solusi:Periksa FU3 di sudut kiri atas controller finisher. Jika cek keluar yang baik, daya mesin off dan menurunkan baki pengiriman finisher dengan tangan dan kekuatan mesin kembali.
Jika sekering ditiup, menggantikan kontroler finisher.Bagian nomor 4G1-1478-050
Produk: imageRUNNER 2230/2270/2870/3530/3570/4570, finisher S1, nampan B1Judul: E542Kesalahan: Sebuah kode kesalahan intermiten E542 dan E584 kadang-kadang hadir.
Solusi:Solusi untuk memperbaiki kedua kode intermiten adalah untuk menggantikan B1 memanfaatkan nomor bagian 4G1-2262-000
Produk: imageRUNNER 2230 / 2230G / 2270/2830/2870/3025/3030/3035/3045/3530 / 3530G / 3570/4570Judul: E542 Sub Kode 8004.Kesalahan: Kode E542-8004 terjadi ketika nampan B terus mendorong ke bawah dan mengikat sampai menyebabkan bunyi klik sebelum kode muncul.
Solusi:Dalam kasus ini pilihan baki melarikan diri posisi sensor PI14 sudah rusak. Mengganti PI14 bagian nomor WG8-5571-000 memecahkan masalah.


Produk: imageRunner 2230 / 2230G / 2270/2830/2870/3530 / 3530G / 3570/4570 imageRunner C3100 / C3170 S1 FinisherJudul: E584 CodesMasalah: Jika Opsional Bin B1 terinstal, berbagai Kode Kesalahan mungkin terjadi jika Finisher sekrup penutup tidak semua terinstal dan sepenuhnya diperketat
Solusi:Mencakup pada S1 Finisher dan P1 adalah bagian penting dari frame Finisher, jika semua sekrup penutup tidak terpasang dan memperketat frame akan melenturkan berlebihan.Masalah yang paling umum ketika Baki-B1 dipasang adalah bahwa shutter sebentar-sebentar akan menghubungi bin atas atau bawah menghasilkan suara keras dan / atau E584 Codes.
Produk: imageRUNNER 2270/2870/3570/4570 Finisher Q3 Pukulan Satuan R1Judul: E593-8002Kesalahan: E593-8002
Solusi:Dalam hal ini ditemukan bahwa ada bahan kemasan tersisa di Punch Satuan R1 selama instalasi baru. Setelah penghapusan bahan kemasan Unit punch mampu bergerak bebas dan kode kesalahan itu diselesaikan.
Produk: imageRUNNER 3025/3030/3035/3045Judul: E602 - 0105Masalah: Mesin ini menampilkan kode kesalahan dari E602 dengan sub kode 0105. Sub Kode ini tidak ditemukan dalam layanan manual. Biasanya, E602 menunjukkan and error dengan hard drive.
Solusi:Diganti SDRAM pada Controller utama dan masalah itu diselesaikan.Bagian nomor WA7-4625-000.


Produk: ImageRunner 2230/2230G/2270/2830/2870/3530/3025/3030/3035/3045/3530G/3570/4570Judul: E602-0105Masalah: Error code E602-0105, penggantian Hard Drive, reload Baratdaya dan memformat ulang Hard Drive tidak menyelesaikan kode kesalahan.
Solusi:Hard Drive korup dan merusak pengendali utama dan akan merusak setiap Hard Drive baru yang diganti ke dalam mesin dan jika itu Hard Drive diuji ke komputer lain butuh bahwa Pengendali Utama juga. Untuk mengatasi masalah ini Hard Drive dan Controller utama harus diganti sebagai satu set, memformat HDD dan beban Baratdaya.
Produk: imageRUNNER 2230/2830/3530/2270/2870/3570/4570Judul: E610 Kode KesalahanError: E610
Solusi:The E610 kode kesalahan umumnya terkait ke imageRUNNER dilengkapi dengan kit keamanan. Keamanan kit LMS diaktifkan, tetapi juga mengandung Bus Ekspansi Dewan dan USB Aplikasi Antarmuka Dewan yang menghubungkan ke pengendali utama. Jika Bus Ekspansi Dewan atau Antarmuka USB Aplikasi Dewan dihapus atau memiliki koneksi longgar untuk pengendali utama, sebuah E610 kode kesalahan dapat dihasilkan.
Ulang dan / atau menginstal ulang Dewan Ekspansi dan USB Aplikasi Antarmuka Dewan untuk memecahkan kode E610.
Produk: imageRUNNER 3030/3035/3045Judul: E611-0000 adalah pada layarKesalahan: E611-0000 adalah pada layar. Kode biasanya akan terjadi secara sporadis.
Solusi:Dalam hal ini, sektor kliring HDD menyelesaikan masalah. Ada juga beberapa kasus di mana membersihkan MNCON juga telah diselesaikan ini kode kesalahan. Definisi kode ini tidak ditemukan dalam produk ini dokumentasi seri. Di bawah ini adalah deskripsi dari kode:
E611-0000Kesalahan dalam ulangi reboot karena kesalahan SRAM, dll
Informasi SRAM telah gagal, informasi pekerjaan yang disimpan dalam SRAM tidak dapat dibaca dan reboot diulang pada pemulihan dari mematikan
Produk: imageRUNNER 2230/2270/2830/2870 / 3530/3570/4570Judul: E674-0008Error: Meskipun kesalahan kode E674 didokumentasikan dalam Manual Servis, sub kode 0008 tidak. Dalam hal ini, mesin itu menampilkan sebuah E674-0008.
Manual Servis menjelaskan bahwa E674 berhubungan dengan kesalahan komunikasi antara multi saluran faks PCB dan Main Pengendali PCB. Ketika mencari di Mode Servis> Copier> Tampilan> Versi> Fax, mesin ditampilkan, "?? #" Untuk versi faks. Mesin dalam kasus ini berkelebat. Gejala lain yang dialami adalah, tidak ada nada panggil saat menggunakan "On-kait" kunci menggunakan fungsi faks, mesin tidak bisa mencetak cetakan internal / eksternal, mesin tidak bisa menyelesaikan "dipaksa menutup prosedur" dan akan "mengunci ".Meskipun gejala tersebut dialami, mesin ini mampu menyalin tanpa masalah.
Solusi:Mengikuti instruksi Manual Servis ini, garis multi-faks PCB perakitan dibongkar. Setelah memeriksa unit, itu melihat bahwa salah satu kabel pita pada G3 fax kontrol PCB tidak terpasang dengan benar. Setelah reseating kabel pita pada G3 fax kontrol PCB, mesin berhenti menampilkan kode kesalahan. Fungsionalitas faks kemudian kembali dan mesin berhenti menunjukkan gejala lain yang tercantum di atas. Memeriksa dan memasang kembali kabel pita terletak di G3 fax kontrol PCB menyelesaikan masalah.
Layanan Terkait manual kesalahan informasi kode untuk kode E674 adalah:1. sub kode 0001 - Sebuah usaha untuk mengatur mode untuk perangkat faks telah gagal
Keterangan untuk item untuk memeriksa adalah:1. Periksa sambungan kabel antara faks kontrol PCB (2 baris) dan utama PCB pengontrol.2. Ganti DIMM ROM dari faks kontrol PCB (2-line).3. Periksa kabel pita dalam faks PCB perakitan.4. Ganti faks kontrol PCB (2 baris).5. Pasang utama PCB pengontrol.
Produk: imageRUNNER 2270/2870/3570/4570 imageRUNNER 2230/2830/3530Judul: E716 kode kesalahanKesalahan: Kode kesalahan E716 terjadi dengan Finisher-S1 diinstal. Kode kesalahan mengacu pada Kaset Feeding Unit-Y2, yang mungkin tidak akan diinstal. Jika Finisher-S1 terputus kode kesalahan akan jelas.
Solusi:Jika kode error E716 hadir pada saat install dari iR XX30 seri mesin, pastikan 3-Way Unit-A1 diinstal. Lihat artikel KB 54.256 untuk informasi lebih lanjut.
Jika kode kesalahan E716 dihasilkan pada iR XX30 atau iR seri unit XX70:
Periksa untuk melihat apakah kesalahan membersihkan ketika Finisher-S1 dihapus. Jika kesalahan membersihkan, memeriksa 13VA2 dan 24VA pergi ke 3-way unit A1. The 13v & 24v yang dapat diperiksa pada J646 dari Aksesori Power Supply, pin 1 (13v), pin 3 (24v) untuk J741 dari 3 way unit A1, pin 7 (13v) dan pin 9 (24v). Jika tegangan hadir, menggantikan 3 way kontroler unit A1. PN: FM2-3221-000.
Produk: iR4570 seriJudul: E732Kesalahan: E732-0001 dapat ditampilkan ketika kesalahan komunikasi DDI-S terjadi, berarti komunikasi betwen Reader dan MCON.
Solusi:


Re-memasukkan konektor J1014 (pembaca kawat harness untuk komunikasi DDI) pada Main kontroler PCB.

Jika gejala masih terjadi, tarik memori dan DIMM terhubung ke PCB utama controller (J1004) dan DC kontroler PCB (J381) Bersihkan kontak dengan penghapusan karet jelas dan masukkan kembali DIMM terhubung ke PCB utama controller (. J1004) dan DC kontroler PCB (J381).

Jika gejala masih terjadi, ganti Pembaca Pengendali PCB dengan yang baru. FG3-3765-000 = Pembaca Pengendali PCB Assemb
Produk: imageRUNNER 2270/2870/3570/4570Judul: E733 Kode Kesalahan Setelah Mengganti Boot RomError: Sebuah rom boot baru dimasukkan ke dalam slot dan mesin dihidupkan. The E733 muncul di layar setelah beberapa menit.
Solusi:Dalam kasus ini, boot rom keliru ditempatkan di slot yang terletak pada Controller DC. Boot Slot Rom pada Controller utama adalah ukuran yang sama seperti slot DIMM DCON pada Controller DC. Buru-buru mengganti chip ini tanpa mengkonfirmasi slot yang benar akan merusak chip. CATATAN: Jika Anda memasang boot rom jaringan dan sudah rusak, Anda akan perlu menghubungi TSC untuk prosedur penggantian.
Produk: imageRUNNER 2230/2830/3530/2270/2870/3570/4570 Finisher-S1Judul: E733-0001 Kode KesalahanKesalahan: imageRUNNER ini menampilkan kode kesalahan dari E733-0001. Kode ini konsisten, dan akan terjadi ketika mencoba untuk membuat salinan. Setelah tombol start ditekan, kertas akan memberi makan ke rol pendaftaran, dan imageRUNNER akan masuk ke kode.
Solusi:Sebuah E733-0001 menunjukkan masalah komunikasi, biasanya antara DC dan Pengendali Utama. Dalam contoh ini masalah ini diperbaiki oleh penggantian Controller Finisher. Sebuah skenario yang mungkin, akan melepas finisher untuk mengamati perubahan gejala. Jika imageRUNNER akan menampilkan kertas, atau setidaknya kertas pakan melewati titik sebelumnya, masalahnya mungkin terletak pada finisher.
S1-Finisher Kontroler P / N - 4G1-1478-060
Produk: imageRUNNER 2230/2830/3530/4530Judul: E744-1000Masalah: Saat berkedip mesin, listrik di kantor mematikan saat menulis ke Boot-rom. Setelah reboot mesin, tidak bisa menulis perangkat lunak untuk Boot-rom.
Solusi:Software Boot-rom rusak selama listrik mati. Bagian nomor Boot-rom adalah FM2-3803-600.Product: imageRUNNER 2270/2870/3570/4570 Judul: E749Error:E749 di Kesalahan Sejarah.
Solusi:Sebuah E749 adalah dalam sejarah kesalahan setelah menginstal / menguninstall Kit Printer atau perangkat MEAP dalam iR2270, 2870, 3570, 4570. Kesalahan ini hanya terjadi sekali saat ini jenis instalasi telah kesalahan done.This hanya dapat ditampilkan dalam sejarah dan bukan pada Display.Cycle LCD kekuatan mesin setelah instalasi pilihan ini.
Produk: imageRUNNER 2230/2270/2830/2870/3530/3025/3030/3035/3045/3570/4570/3225/3230/3235/3245Judul: E805Error: E805
Solusi:Telah ditemukan bahwa exhaust fan bisa menjadi kotor atau terkunci. Bersihkan kipas dan pastikan bilah kipas berputar bebas. Dalam beberapa kasus kipas perlu diganti. Nomor bagian Fan (FK2-0360-000) untuk kedua penggemar.
Label: CANON IMAGERUNNER kode kesalahan IR 3035 * 3045 * 3530 * 3530G * 3570 * 4570 2525 * 2530 * 2535 * 2535i * 2545 * 2545i mesin fotokopi canoncanon kesalahan kode e602 E540 E001 E000 e732 mesin fotokopi mesin fotokopiCANON IMAGERUNNER kode kesalahan IR 3035 * 3045 * 3530 Canon Copie
Kesalahan kode untuk Canon IRCANON IMAGERUNNER 330 400 ir210 gp210 GP200 ir200 ir 330 ir330 ir 400canon copier canon mesin fotokopi


"E000" suhu Memperbaiki gagal naik

"E001" suhu Memperbaiki meningkat normal

"E002" suhu Memperbaiki gagal untuk mencapai nilai tertentu

"E003" suhu Memperbaiki turun normal

"E007" Film Memperbaiki telah menjadi pengungsi

"E010" Motor utama gagal untuk mengunci

"E030" Jumlah kegagalan kontra

"E031" Option kegagalan kontra

"E032" Salinan Penghitung data kontroler rusak

"E051" gagal Pendaftaran rumah mekanisme deteksi posisi horizontal

"E064" The tegangan tinggi (pengisian primer, transfer pengisian, berkembang) output rusak

"E100" Kesalahan BD

"E110" Motor laser scanner gagal untuk mengunci

"E190" kesalahan RAM

"E191" Kesalahan komunikasi antara DC controller & power supply komposit

"E202" posisi rumah Scanner tidak dapat dideteksi

"E220" Scanning lampu kesalahan

"E240" Kesalahan komunikasi di DC kontroler

"E243" Kesalahan komunikasi antara kontrol panel & prosesor gambar PCB

"E261" Kesalahan dalam sinyal silang nol

"E301" Intensitas pemindaian lampu tidak disesuaikan dengan benar

"E400" Kesalahan komunikasi antara mesin fotokopi dan RDF-G1

"E401" Pick up kesalahan dalam RDF-G1

"E402" Belt Drive kesalahan dalam RDF-G1

"E403" Feeder kesalahan dalam RDF-G1

"E411" baki kertas sensor / sensor pendaftaran asli di RDF-G1

"E422" Kesalahan komunikasi antara mesin fotokopi dan ADF-F1

"E710" Kesalahan dalam komunikasi IPC

"E711" Kesalahan dalam komunikasi IPC

"E712" Kesalahan dalam komunikasi dengan feeder

"E713" Sebuah kesalahan telah terjadi IC (penyortir)

"E716" kesalahan Komunikasi dengan alas

"E717" Kesalahan komunikasi dengan copy pengontrol data

"E803" Kesalahan dalam tegangan output dari power supply komposit PCB

"E901" Pedestal bermotor atau kontroler PCB


ERROR CODE CANON COPIERCanon Copier kesalahan kode Canon IR IMAGERUNNER 2200 2800 3300


E000 masalah Fuser, fuser pemanas, Film Fuser, termistor, Koneksi, Power Supply

E001 Fuser Suhu terlalu tinggi, fuser pemanas, Film Fuser, termistor, Koneksi, Power Supply

E002 / E003 Suhu Rendah Fuser, termistor, fuser pemanas, Film Fuser, Koneksi, Power Supply

E004 masalah Fuser, triac korsleting, termistor, power supply

E007 fuser film masalah rotasi (IR 2200, 2800, 3300 atau i)

E009 Fuser tidak cocok power supply atau papan pengontrol DC

E010 masalah Drive, Motor utama, papan motor drive, fungsi gigi mekanik

E014-0000 Fuser bermotor (IR 2200, 2800, 3300 atau i)

E019-0000 Limbah toner penuh (IR 2200, 2800, 3300 atau i)

E032-0001 DA Unit komunikasi error (IR 2200, 2800, 3300 atau i)

E040 Memegang unit drive piring, memegang sensor posisi piring atau memegang solenoid pelat

E043 Kertas dek masalah dengan motor pakan

E051-0000 Horizontal pendaftaran rumah detect mekanisme (M9 motor atau sensor PS10) (IR 2200,

2800, 3300 atau i)

E054 Duplex pakan rol rumah posisi tuas sensor, duplex pakan gigi roller, dipasangi drive duplex, kopling pakan duplex, atau motorik duplex

E055 panduan Horizontal pendaftaran, rumah sensor tuas, roda gigi, dipasangi drive duplex, horisontal pendaftaran bermotor atau motor drive duplex

E064-0000 Mengisi, transfer atau pengembang masalah Bias

Unit E100 Laser, BD cermin, prosesor gambar, papan laser, DC controller, juga dapat terjadi jika drum tidak diinstal

E102 masalah Laser

E110-0000 Laser bermotor (IR 2200, 2800, 3300 atau i)

E202-0001 Pindai masalah, memindai switch, memindai bermotor, prosesor gambar setrika (IR 2200, 2800, 3300 atau i), panel dikunci dengan pesan kesalahan

E203 Pindai bermotor papan driver, memindai bermotor atau pembaca controller board

E204-0001 ADF memimpin tepi gambar masalah sinyal (IR 2200, 2800, 3300 atau i)

E211/215 Pembaca controller board, paparan lampu pemanas, lampu paparan termistor, koneksi kabel datar.

E216 lampu Exposure, papan inverter, pembaca controller board

E217 lampu Exposure pemanas atau pemanas controller board

E219 lampu Exposure, papan inverter, pembaca controller board

E220-00001 Paparan lampu papan inverter (IR 2200, 2800, 3300 atau i)

E225-0000, -00.002 Putih piring / tepi piring sedikit pun membaca lampu kesalahan, CCD buruk atau eksposur (IR 2200, 2800, 3300 atau i)

E240-0000-masalah Mcon Dcon, buruk DC controller (IR 2200, 2800, 3300 atau i)

E243-0000 kontrol panel untuk prosesor gambar masalah komunikasi, papan pengendali utama




CARA SETTING MESIN FOTO COPY PRINTER CANON IR5000 / 6000 / 5570 / 6570 / 4570



Mengkoneksikan Mesin Foto Copy Dengan Computer, Canon Image Runner atau yang disingkat dengan IR pada umumnya sudah dilengkapi dengan Card/Perangkat Printer [Eternet Card] berikut cara menghubungkan mesin ke Pc atau Laptop. Let’s Be Smart berikut ini adalah langkah-langkah yang harus dilakukan untuk mengkoneksikan mesin fotokopi dengan computer :
Sediakan Kabel UTP/data. dengan model conector Rj-45 susunan type cros. Jika mesin dihubungkan langsung dengan Pc atau Laptop gunakan type cros, tetapi jika mesin dihubungkan kesebuah perangkat tambahan seperti Hub/Swicth gunakan type straig.
Jika semua sudah disediakan mulai setting IP address pada mesin.
Kemudian setting IP pada Pc atau Laptop selesai setting IP pada mesin dan komputer, hubungkan kabel UTP antara mesin dengan kompueter, pastikan dikomputer tersedia LAN card agar kedua device ini bisa terhubung.
Setelah dipasang kita mulai menguji komunikasi antara mesin dengan komputer lakukan langkah berikut. klik start – run – ketik pada kotak run CMD lalu enter, jika sudah benar maka akan muncul layar Dos Promt/layar hitam dos ketikkan IP mesin 1alu enter. jika pemasangan kabel sudah benar atau settingan IP pada mesin dan komputer maka akan muncul pesan Replay.
Kemudian lanjutkan dengan install driver printer pada Pc atau Laptop, kemudian langkah terakhir klik kanan pada driver yang sudah selesai diinstal pilih properties klik pada tab Port- klik addport-pilih-standartTCP/IP port-klik newport – nex -muncul kotak ketikkan ip address mesin contoh diatas ip mesin 192.168.10.1 lalu next – ok tutup semua dialog driver lalu klik Print Test Page jika semua sudah benar maka keluarlah hasil cetak dari print.
Cara Input IP Address Pada Mesin
1. Tekan tombol “Aditional Function “
2. Sistem setting
3. Network setting
4. TCP/IP setting
5. IP address setting
6. Masukkkan IP address Mis : 192.168.10.1
7. Selesai.
Cara Mengkoneksikan Dengan Menggunakan kabel LAN :
1. Beli kabel kabel LAN yang tipe cross
2. Tancapkan kabel tersebut pada port RJ45 mesin fotokopi dan pada port LAN komputer
3. Instal LAN card di komputer
4. Instal driver
5. Buat port komputer dengan IP 192.10.1.3, netmask : 255.255.255.0
6. Seting port mesin fotocopy : IP 192.10.1.2, netmask : 255.255.255.0
7. Dari komputer run: ping 192.10.1.2 kalo status gagal 0, berarti sudah terkoneksi.
8. WASSALAM………………. SELESAI.
